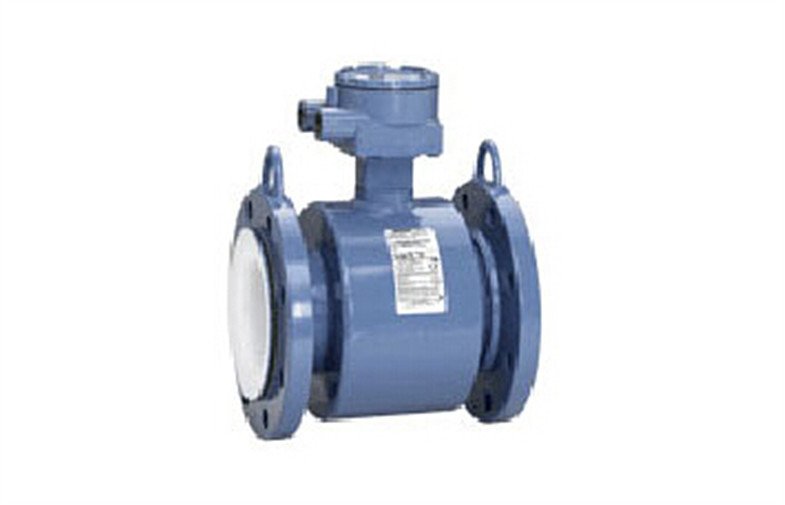

Rosemount 8705 bergelang Flowtube Sensor bergelang sensor flowtube untuk cairan konduktif dan bubur

Cepat Detail:

1. Diproduksi oleh Rosemount
2. Gaya bergelang
3. 0,25% akurasi standar; 0,15% Pilihan akurasi tinggi yang tersedia
4. ½ sampai 36 inci ukuran yang tersedia
5. Pulsed DC power coil berkendara
6. Proses desain standar

Keterangan:

The Rosemount 8705 sensor bergelang yang dibuat dari stainless steel dan karbon dan dilas untuk memberikan segel kedap udara yang melindungi terhadap kelembaban dan kontaminan lainnya. Perumahan disegel menjamin kehandalan sensor maksimum dengan melindungi semua komponen internal dan kabel dari lingkungan yang paling bermusuhan. Semua sistem magmeter Rosemount menggunakan teknologi berdenyut DC yang menyediakan terus menerus otomatis zeroing untuk mengkompensasi variasi dalam lingkungan proses; terutama dengan karakter berikut:

1. All-dilas perumahan sensor memastikan kehandalan dalam lingkungan paling keras
2. Berbagai ukuran, bahan lapisan dan bahan elektroda untuk memenuhi semua kebutuhan flowmeter magnetik Anda, Berlaku untuk diameter pipa dari 15 mm ke 900mm.
3. ISO berbaring panjang.
4. Persyaratan instalasi sensor: 5D dari hulu dan hilir 2D pipa lurus.
5. Akurasi: 0,25% untuk Standard dan 0,15% untuk Akurasi Option tinggi.
6. Layanan: cairan konduktif dan lumpur.
7. Temukan Transmitter: dipertukarkan dengan 8732E dan 8712E.
8. Batas kisaran: 12m / s.
9. Batas suhu: -34 sampai 65 ° C untuk ambient dan max. Kisaran proses -29 ke 177 ° C dengan PTFE dan lapisan PFA.
10. Spesifikasi fisik:

• Non-dibasahi bahan: 304SST atau 316SST untuk sensor dan flensa, bahan sepenuhnya dilas untuk perumahan dan polyurethane cat.
• Bahan dibasahi: PFA, PTFE, ETFE, poliuretan, neoprene, Linatex lapisan dan 316L SST, Nikel Alloy 276 (UNS N10276), tantalum, 80% platinum-iridium 20%, titanium untuk elektroda.
• Sambungan listrik: Dua 1 / 2-14 koneksi NPT dengan terminal nomor 8 sekrup yang disediakan di kandang terminal untuk kabel listrik.

Aplikasi:

Spesifikasi:

Langkah 1: Arus Sensor Type Jenis Catatan Aplikasi Pilihan akurasi Jalur Ukuran Coil drive Daya 8705 Proses desain standar 0,25% Standar 0,15% Tinggi 15-900 mm 0,5-36 inch Pulsed DC 8711 Kompak ringan 0,25% Standar 0,15% Tinggi 4-200 mm 0,15-8 inch Pulsed DC 8721 Dirancang untuk makanan & minuman dan ilmu kehidupan, 3-A dan EHEDG 0,5% Standar 0,25% Tinggi 15-100 mm 0,5-4 inci Pulsed DC 8707 Terbaik di P & P, arus lumpur M & M, dan aplikasi bising 0,5% Standar 0,25% Tinggi 80-900 mm 3-36 inch Tinggi Signal Pulsed DC Langkah 2: Liner Material Seleksi Liner Catatan Batas Temp Jenis dan Jalur Ukuran PFA Fluoropolymer TERBAIK Resistensi yang sangat baik untuk bahan kimia dan abrasi. Cocok untuk aplikasi apapun. -20 Sampai 350 ° F (-29 ke 177 ° C Flens 15-350 mm 0,5-14 inch Kue wafer 4 - 8 mm 0,15-0,3 inci PTFE Fluoropolymer LEBIH BAIK Lebih efektif daripada PFA. Ketahanan kimia yang sangat baik, tapi ketahanan abrasi kurang dari PFA. -20 Sampai 350 ° F (-29 ke 177 ° C Bergelang 15-900 mm 0,5-36 inch Kue wafer 15-200 mm 0,5-8 inci ETFE BAIK fluoropolymer Kimia yang mirip dan ketahanan abrasi untuk PTFE, namun suhu yang lebih rendah maxium sebuah lebih mahal. -20 Sampai 300 ° F (-29 ke 149 ° C) Bergelang 15-400 mm 0,5-16 inch Kue wafer 15-200 mm 0,5-8 inci Poliuretan Biasanya diterapkan untuk membersihkan air (tidak ada bahan kimia). Tahan terhadap lumpur dengan partikel kecil abrasi. 0-140 ° F (-18 sampai 60 ° C) Bergelang 15-900 mm 0,5-36 inch Neoprene Biasanya diterapkan untuk air dan air laut. Tahan terhadap lumpur dengan partikel kecil abrasi. 0-185 ° F (-18 hingga 85 ° C) Bergelang 80-1800 mm * 1,5-72 inch Langkah 3: Elektroda Jenis dan Bahan Seleksi Elektroda Jenis Catatan Aplikasi Tombol Standar desain elektroda. Gunakan untuk sebagian besar aplikasi, terutama di mana abrasi adalah kekhawatiran. Memiliki ketahanan adil untuk lapisan yang dapat ditingkatkan dengan benar ukuran sensor. Bullet-hidung Gunakan mana lapisan adalah kekhawatiran dan tidak ada padatan yang hadir. Elektroda peluru-hidung tidak boleh digunakan dalam aplikasi abrasif atau bubur sebagai partikel akan menghasilkan peningkatan proses noise pada elektroda. Elektroda Bahan Catatan Aplikasi 316L SST Bahan elektroda standar. Kompatibel dengan sebagian besar aplikasi berbasis air konsentrasi rendah. Hindari menggunakan stainless dalam aplikasi asam konsentrasi yang lebih tinggi. Nikel Alloy 276 Gunakan dalam medium asam konsentrasi tinggi di mana SST tidak dapat diterima. Digunakan dalam aplikasi dengan konsentrasi klorida yang tinggi, seperti air laut. Platinum (80% Platinum, 20% Iridium) Ideal untuk aplikasi minuman keras yang ditemukan dalam industri pulp dan kertas. Juga ideal sebagai pilihan cadangan elektroda untuk menutupi hampir setiap aplikasi dalam pabrik. Kompatibel dengan hampir setiap cairan proses. Tantalum Ideal untuk arus asam konsentrasi tinggi seperti asam klorida dan fluorida. Titanium Ideal untuk konsentrasi tinggi kaustik (base) aplikasi seperti natrium dan kalium hidroksida. Langkah 4: Transmitter Seleksi Jenis Catatan Pilihan akurasi Power Supply User Interface output Protocol LOI 8732 Integral atau remote pemasangan 0,25% Std 0,15% Tinggi Global AC / DC HART ®, Yayasan ™ fieldbus optik beralih LOI atau hanya menampilkan 8712 Terpencil dinding 0,25% Std 0,15% Tinggi Global AC / DC HART Dedicated tombol LOI 8712 Tinggi Signal Terpencil dinding. Hanya kompatibel dengan 8707 flowtube 0,5% Std 0,25% 115V AC HART Tombol khusus LOI Langkah 5: Diagnostik dan Fitur Ditingkatkan Jenis Catatan Tersedianya Diagnostik standar Kesalahan hardware Transmitter; kesalahan software pemancar; kesalahan kumparan sensor; pipa kosong Dengan setiap pemancar E-Series D1 Pilihan akurasi tinggi (0,15%) 8732 dan 8712 AX Ditingkatkan DI / DO kemampuan 8732 dan 8712 HART / FF DA1 / D01 Diagnostik suite mencakup: tanah dan kabel kesalahan deteksi, deteksi suara proses tinggi. 8732 dan 8712 DA2 / D02 Suite Diagnostik meliputi: verifikasi meteran internal yang 8714i 8732 dan 8712

Keunggulan Kompetitif:

8700 Sistem Magnetic Flowmeter memberikan pengukuran aliran obstructionless yang ideal untuk metering cairan konduktif. Berbagai pilihan bahan bangunan menyediakan kompatibilitas dengan hampir semua aplikasi, dari cairan yang sangat korosif terhadap lumpur berserat sering dianggap sulit diukur dengan perangkat lain. Rosemount Flowmeters Magnetic menawarkan manfaat pengukuran aliran dalam paket hampir tidak terpengaruh oleh kepadatan, suhu, tekanan, dan perubahan viskositas.
