Rosemount elektromagnetik Penyisipan Flow Meter dengan Integral atau remote pemasangan

Rosemount elektromagnetik Penyisipan Flow Meter dengan Integral atau remote pemasangan

Cepat Detail:

• Ideal untuk terpisahkan instalasi pemancar gunung

• HART / Analog, FOUNDATION fieldbus, atau Profibus PA keluaran fieldbus tersedia

• Lanjutan Diagnostik tersedia

• Optical Beralih LOI

• Opsional DI / DO tersedia (HART saja)

Keterangan:

PROSEDUR INSTALASI

Rosemount 8732 instalasi meliputi rinci mekanik dan listrik

prosedur instalasi.

Pasang Transmitter

Pemancar remote-mount dapat dipasang pada pipa hingga dua inci di

diameter atau terhadap permukaan datar.

Pipa Mounting

Untuk me-mount pemancar pada pipa:

1. Pasang mounting bracket ke pipa menggunakan mounting hardware.

2. Pasang 8732 untuk mounting bracket menggunakan sekrup pemasangan.

Permukaan Mount

Untuk me-mount permukaan pemancar:

1. Pasang 8732 ke lokasi pemasangan menggunakan sekrup pemasangan.

Untuk mengkonversi dari terpisahkan gunung ke gunung terpencil transmitter, konsultasikan

Panduan Tambahan: Integral Gunung Remote Gunung Konversi

SAMBUNGAN SENSOR

Bagian ini mencakup langkah-langkah yang diperlukan untuk menginstal secara fisik pemancar

termasuk kabel dan kalibrasi.

Rosemount Sensor

Untuk menghubungkan pemancar untuk sensor non-Rosemount, mengacu pada

diagram pengkabelan yang tepat dalam "Universal Sensor Wiring Diagram" di

Halaman E-1. Prosedur kalibrasi yang terdaftar tidak diperlukan bila digunakan dengan

Sensor Rosemount.

Transmitter untuk Sensor Wiring

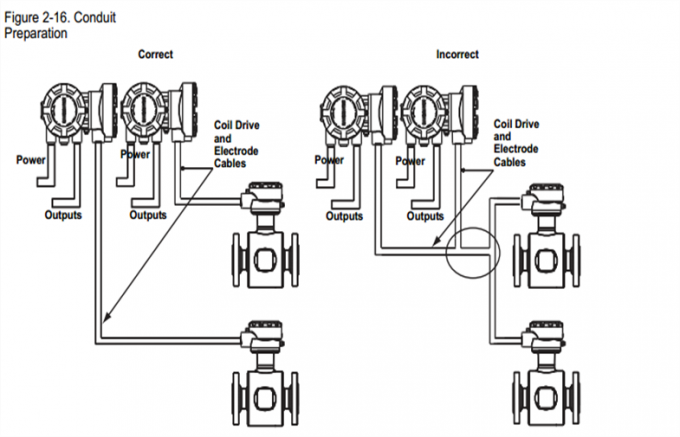

Sensor bergelang dan wafer memiliki dua port saluran seperti yang ditunjukkan pada Gambar 2-16.

Salah satu dapat digunakan untuk kabel kedua drive coil dan elektroda. Gunakan

konektor stainless steel yang disediakan untuk menutup port saluran yang tidak terpakai. Penggunaan

PTFE pita atau benang sealant yang sesuai untuk instalasi ketika menyegel

saluran.

Sebuah saluran khusus tunggal menjalankan untuk kabel koil drive dan elektroda

dibutuhkan antara sensor dan pemancar jarak jauh. Kabel dibundel dari

beberapa flowmeters magnetik dalam saluran tunggal cenderung membuat

gangguan dan kebisingan masalah dalam sistem Anda. Gunakan satu set kabel per

run saluran. Lihat Gambar 2-16 untuk tepat diagram instalasi saluran dan

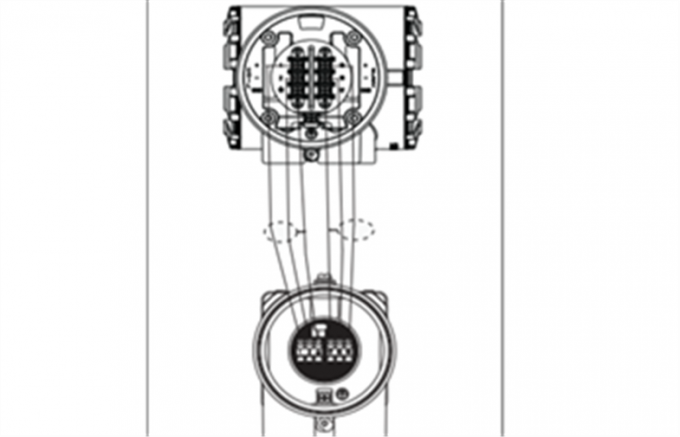

Tabel 2-3 untuk kabel dianjurkan. Untuk terpisahkan dan remote diagram pengkabelan

lihat Gambar 2-19.

Aplikasi:

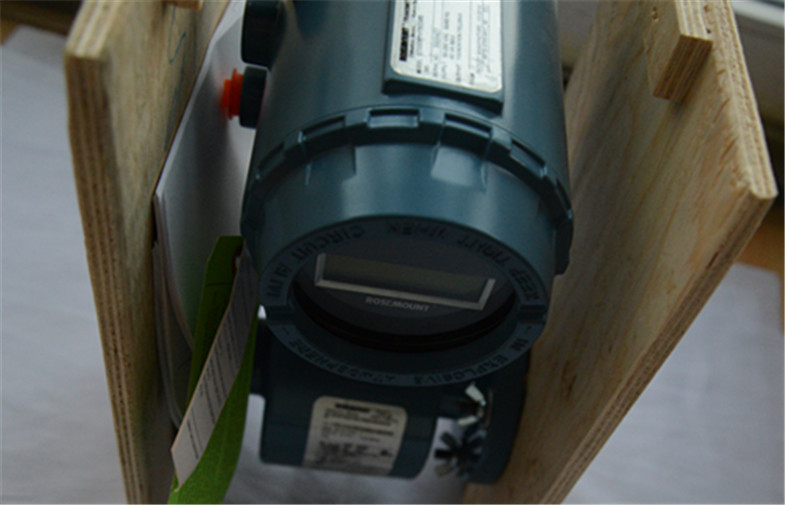

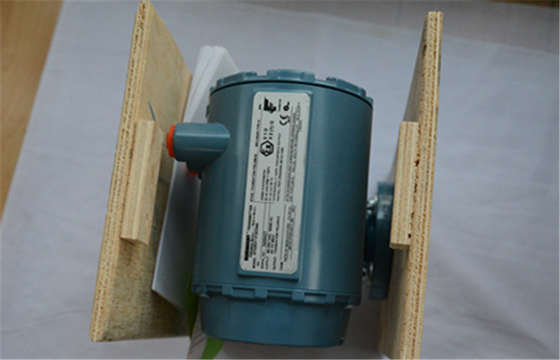

Rosemount 8732 Transmitter - Integral-mount desain, tampilan backlit, dan ledakan perumahan bukti. Tersedia dengan HART ®, YAYASAN ™ fieldbus, atau Profibus PA, Diagnostik Perangkat, dan Smart ™ meter Verifikasi untuk meningkatkan keandalan dan kinerja

Spesifikasi:

Perhatikan:

Pertimbangan lingkungan

Untuk memastikan kehidupan pemancar maksimum, menghindari suhu ekstrem dan getaran. Area masalah khas meliputi:

• garis tinggi-getaran dengan pemancar yang dipasang secara integral

• instalasi pemanasan iklim di bawah sinar matahari langsung

• instalasi luar ruangan di iklim dingin

Terpencil pemancar yang dipasang dapat dipasang di ruang kontrol untuk melindungi elektronik dari lingkungan yang keras dan menyediakan akses mudah untuk konfigurasi atau layanan.

Rosemount 8732 pemancar membutuhkan daya eksternal sehingga harus ada akses ke sumber daya yang sesuai.
