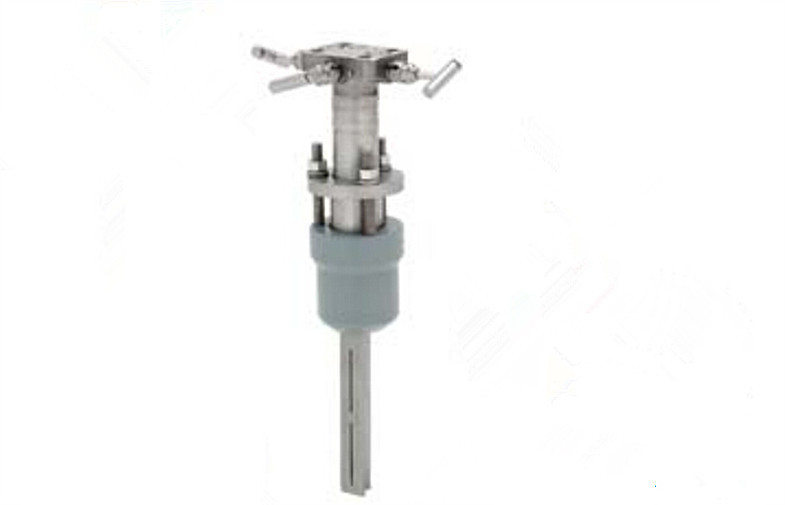

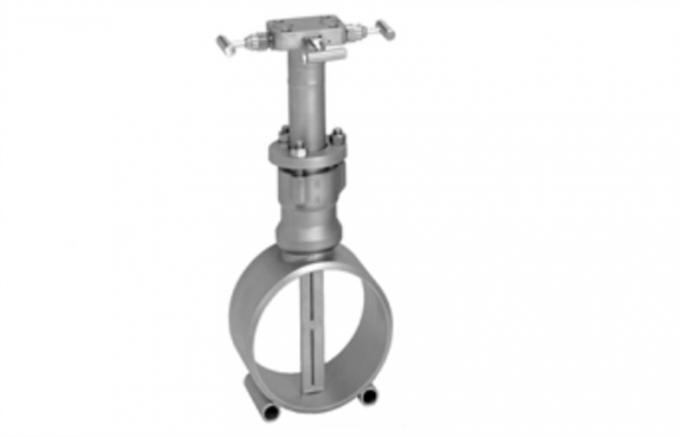

Rosemount Annubar Flowmeter 485 Annubar Primer dikombinasikan dengan 3051S atau 3095 pemancar multivariabel

Cepat Detail:

• Slot Inovatif dan desain T-bentuk meningkatkan akurasi untuk ± 0,75%
• Berbagai konfigurasi pemasangan
• Integral kepala berjenis memungkinkan pemasangan langsung DP pemancar
• desain Flo-Tap memungkinkan instalasi tanpa sistem shutdown
• jenis cairan Ideal: cair, gas, dan uap

Keterangan:

Industri terkemuka terintegrasi DP flowmeters
Dengan mengintegrasikan elektronik pemancar tekanan dengan Annubar yang
Averaging pitot tube (APT), Rosemount menyediakan tertinggi
melakukan penyisipan DP flowmeter. Flowmeter ini terintegrasi
menghilangkan kebutuhan untuk peralatan, tabung, katup, adaptor,
manifold, dan mounting bracket, sehingga mengurangi pengelasan dan
waktu instalasi.
Peningkatan kinerja dengan pengukuran inovatif
teknik
Desain Slot frontal Annubar dan bentuk revolusioner meningkatkan
akurasi dan pengulangan dari setiap aliran titik pengukuran.
Proses kontrol yang ketat diperoleh dengan meningkatkan kekuatan sinyal dan
mengurangi noise sinyal.
Real-time pengukuran aliran massa yang tersedia dengan
integral desain sensor suhu
Dipatenkan sensor berbentuk T termasuk disegel,
tekanan penahan thermowell yang memungkinkan aliran massa di semua lini
ukuran dengan penetrasi pipa tunggal. Teknologi multivariabel di
aplikasi gas dan uap mengkompensasi tekanan dan
variasi suhu, yang dapat menyebabkan kesalahan aliran signifikan.
Uptime Tanaman meningkat dengan bebas perawatan
desain
Sensor Annubar dirancang untuk mencegah keausan dan penyumbatan di
pipa. Elektronik adalah yang paling stabil di industri dan
memungkinkan hingga siklus kalibrasi 10 tahun, memberikan signifikan
tabungan pemeliharaan.
Penghematan energi yang diperoleh melalui minimal permanen
kehilangan tekanan
The non-konstriksi desain sensor Annubar menciptakan
penyumbatan minimal dalam pipa, yang mengurangi tekanan permanen
kerugian. Kehilangan tekanan permanen dapat dikonversi langsung ke
penghematan energi dalam bentuk biaya kompresor untuk gas, listrik
Biaya untuk cairan memompa, dan biaya bahan bakar untuk menghasilkan uap.

Aplikasi:

Annubar Flowmeter Seri: Rosemount 3051SFA
ProBar®, 3095MFA Mass ProBar®, 485, dan 285
The state-of-the-art, generasi kelima Rosemount 485 Annubar
dikombinasikan dengan 3051S atau 3095 pemancar multivariabel menciptakan
akurat, berulang dan dapat diandalkan penyisipan-jenis flowmeter.
The Rosemount 285 memberikan penawaran produk komersial untuk
aplikasi tujuan umum Anda.

Spesifikasi:

Kinerja
Asumsi Pernyataan Kinerja
Diukur pipa ID
Discharge Koefisien Factor
± 0,75% dari laju alir
Repeatability
± 0,1%
Garis Ukuran
• Sensor Ukuran 1: 2-in. 8-in. (50 sampai 200 mm)
• Sensor Ukuran 2: 6-in. 96-in. (150-2400 mm)
• Sensor Ukuran 3: 12-in. 96-in. (300-2400 mm)

Sizing
Hubungi perwakilan Emerson Proses Manajemen
bantuan. Sebuah Lembar Data Konfigurasi diperlukan sebelum memesan
untuk verifikasi aplikasi.
Penolakan Arus
10: 1 atau lebih baik
Annubar Sensor Permukaan Finish
Permukaan depan primer Annubar bertekstur untuk tinggi
Jumlah aplikasi Reynolds (biasanya gas dan uap). The
tekstur permukaan menciptakan boundary layer turbulen lebih pada
Permukaan depan sensor. Peningkatan turbulensi ini menghasilkan
pemisahan lebih mudah diprediksi dan berulang dari aliran di tepi
sensor. Permukaan akhir yang tepat akan ditentukan untuk
setiap aplikasi dengan ukuran Emerson Proses Manajemen
program, perangkat lunak Instrumen Toolkit.

Fungsional
Layanan
• Cair
• Gas
• Uap
Batas Proses Suhu
Mount Transmitter Langsung
• 500 ° F (260 ° C)
• 750 ° F (398 ° C) bila digunakan dengan gunung langsung, tinggi
suhu 5-katup berjenis (Transmitter Connection
Kode platform 6)
Jauh Mount Transmitter
• 1250 ° F (677 ° C) - Pelindung Sensor Material
• 850 ° F (454 ° C) - Stainless Steel bahan Sensor
Tekanan dan Suhu Batas (1)
Mount Transmitter Langsung
• Hingga 600 # ANSI (1440 psig pada 100 ° F (99 bar di 38 ° C))
• pengukuran suhu Integral tidak tersedia dengan
Flens jenis pemasangan lebih besar dari kelas 600
Jauh Mount Transmitter
• Hingga 2500 # ANSI (6000 psig pada 100 ° F (416 bar pada 38 ° C))

Keunggulan Kompetitif:

Rosemount 485 Annubar Primer Elemen menggunakan desain sensor berbentuk T yang
menawarkan terbaik di kelas akurasi dan kinerja.
• Sampai dengan 0,75% Tingkat aliran Akurasi
• Terendah kehilangan tekanan permanen setiap DP Flowmeter
• Tersedia dalam 2-96-in. (50-2400 mm) ukuran baris
