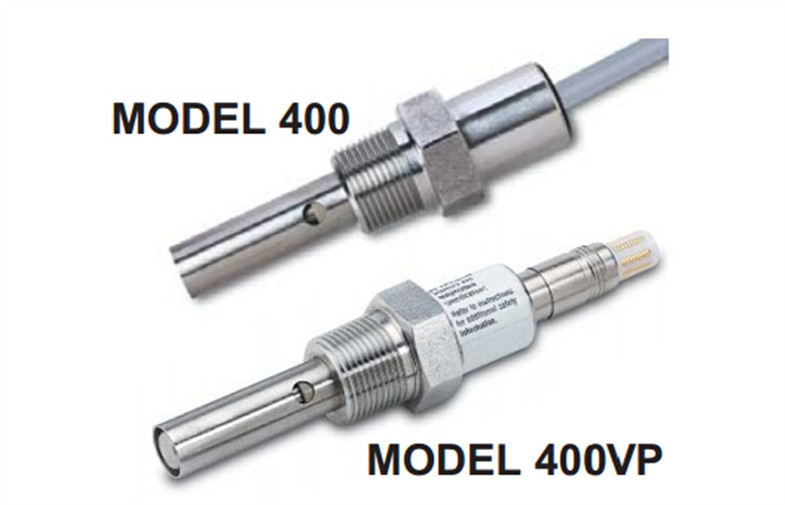

Rosemount Air Analisis Instrumen Analitik 400 / 400VP KETAHANAN Umum Sensor Purpose Conductivity

Cepat Detail:

· Diproduksi oleh Rosemount Analytical

· Proses koneksi: 3/4 inch MNPT

· Suhu: 32-221 ° F (0-105 ° C)

· Suhu (opsi -60): 32-392 ° F (0 sampai 200 ° C)

· Tekanan: 250 psig (1825 kPa abs) maksimum

· Vacuum: 7.4 psia (51 kPa abs)

· Bahan Basah:

o Elektroda; titanium

o Tubuh; 316 stainless steel

o Insulator; MENGINTIP

o O-ring; EPDM

Keterangan:

The Rosemount Analytical Model 400 / 400VP Ketahanan Konduktivitas Sensor dirancang untuk langsung sekrup-in penyisipan ke dalam proses pipa menggunakan MNPT 3/4-inch pas. Model 400 sensor juga dapat digunakan dalam sampel sidestream. A 1 inci pipa tee dengan bushing 3/4-inch adalah sel aliran cocok. Sebuah pipa tee 3/4-inch dapat digunakan dengan 0,1 dan 1,0 / cm sel. Sebuah sel aliran plastik transparan juga tersedia (PN 24091-02).

Sensor KETAHANAN menghubungi sensor konduktivitas. Mereka tersedia dalam konstanta sel 0,01, 0,1, 1,0, dan 10 / cm. Pilihan konstan sel tergantung pada konduktivitas. Sampel konduktivitas yang tinggi memerlukan konstanta sel yang lebih besar. Konsultasikan Lembar Data analyzer Produk untuk rentang yang direkomendasikan dan akurasi.

Sensor dengan 0.01, 0.1 dan 1.0 / sel cm konstanta memiliki elektroda titanium konsentris dipisahkan oleh isolator MENGINTIP. EPDM O-cincin segel bagian-bagian internal sensor dari cairan proses. Sensor dengan konstanta sel 10 / cm memiliki elektroda grafit dan tubuh epoxy.

Konduktivitas elektrolit adalah fungsi kuat suhu, dan pembacaan konduktivitas biasanya dikonversi ke nilai pada suhu acuan. Untuk mengukur suhu, sensor KETAHANAN menggunakan RTD platinum. Dalam sensor elektroda logam RTD berada di dalam elektroda batin. Dalam sensor tubuh epoxy, RTD adalah di thermowell titanium menonjol dari ujung sensor.

Model 400 sensor yang tersedia dengan Variopol 6 putuskan cepat konektor kedap air. Kawat kabel interkoneksi ke analyzer dan menjalankan kabel ke sensor. Sensor dihubungkan ke stopkontak kabel. Untuk mengganti sensor, cukup lepaskan pas Variopol dan pasang di sensor baru. Tidak perlu rewire atau kabel jalankan kembali.

Aplikasi:

Rosemount Analytical 400 dan 400VP KETAHANAN ™ General Purpose Konduktivitas Sensor dimaksudkan untuk penentuan konduktivitas dalam aplikasi mulai dari air kemurnian tinggi untuk membersihkan air pendingin. Sensor ideal untuk digunakan dalam bersih, sampel non-korosif yang memiliki konduktivitas kurang dari 20.000 uS / cm. *

Kedua suhu rendah (221 ​​° F / 105 ° C) dan pilihan suhu tinggi (392 ° F / 200 ° C) yang tersedia. Batas tekanan 250 psig (1825 kPa abs). Sensor ini tersedia dengan kabel integral (Model 400) atau dengan cepat memutuskan Variopol kabel (Model 400VP).

Sensor dimaksudkan untuk dimasukkan langsung dalam pipa proses menggunakan fitting ¾ MNPT. Mereka juga dapat digunakan dalam sampel sidestream. Konstanta Cell 0.01 / cm, 0.10 / cm, dan 1,0 / cm.

* Untuk sampel kotor atau korosif atau untuk sampel yang memiliki konduktivitas yang tinggi, sensor toroidal / induktif seperti Model 228 atau 226 dianjurkan.

Spesifikasi:

Konstanta sel: 0.01, 0.1, dan 1.0 / cm

Bahan basah:

Elektroda: titanium

Tubuh: 316 stainless steel

Insulator: MENGINTIP

O-ring: EPDM

Proses koneksi: 3/4 inch MNPT

Suhu: 32 - 221ºF (0 - 105ºC)

Suhu (opsi -60): 32 - 392ºF (0 - 200 º C.)

Tekanan: 250 psig (1825 kPa abs) maksimum

Vacuum:. Pada 1.6 di Hg (5.2 kPa) kebocoran udara kurang dari 0.005 SCFM (0,00014 m3 / min).

Panjang kabel (Model 400 saja): 10 ft (3,1 m) standar; 50 ft (15,2 m) opsional

Keunggulan Kompetitif:

PLUG-AND-PLAY dengan kalibrasi konstan sel pabrik-diukur menjamin out-of-the-box
akurasi. Menghubungi sensor konduktivitas tersedia dalam konstanta sel 0,01, 0,1, 1,0, dan 10 / cm.

DIRECT SCREW-IN penyisipan ke dalam proses pipa menggunakan MNPT 3/4-inch pas.
The 400 sensor juga dapat digunakan dalam sampel sidestream.

TERSEDIA DENGAN VARIOPOL (VP) konektor cepat-disconnect.

AIR SAMBUNGAN KETAT dengan elektroda titanium konsentris dipisahkan oleh sebuah MENGINTIP
isolator. EPDM O-cincin segel bagian-bagian internal sensor dari cairan proses.

SUHU PENGINDERAAN PLATINUM RTDS menawarkan fleksibilitas.
Suhu: 32 - 221ºF (0 - 105ºC)
Suhu (opsi -60): 32 - 392ºF (0 - 200 º C.)

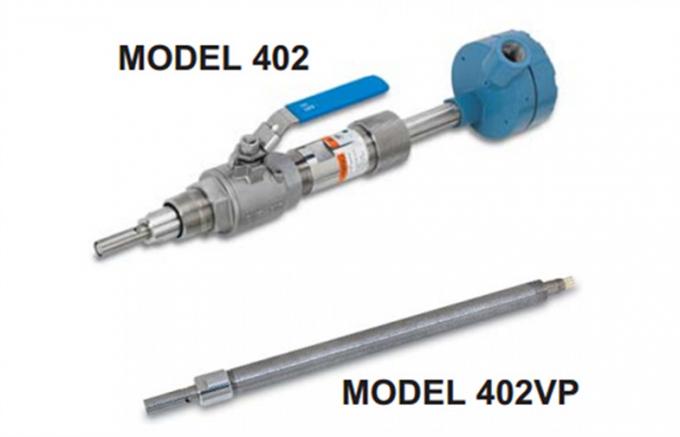

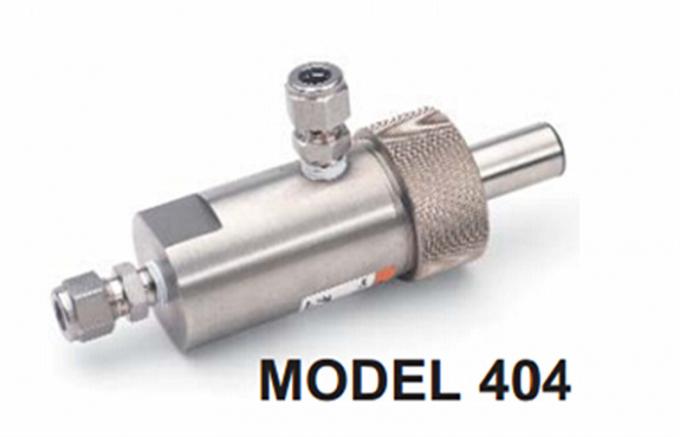

Konfigurasi MOUNTING Serbaguna dengan sekrup-in, ditarik, dan pilihan flow-through dengan model 402 dan 404.
