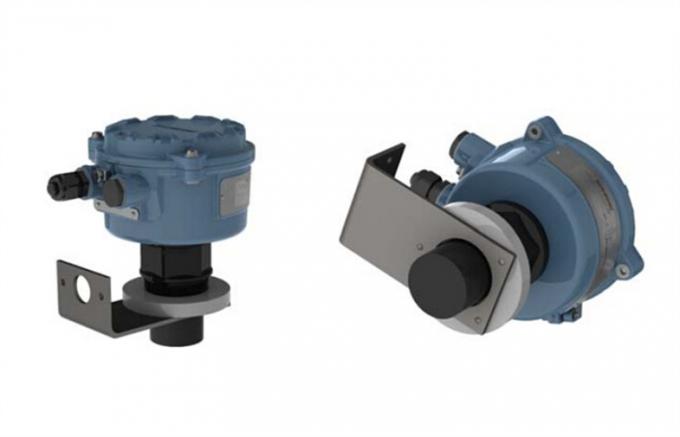

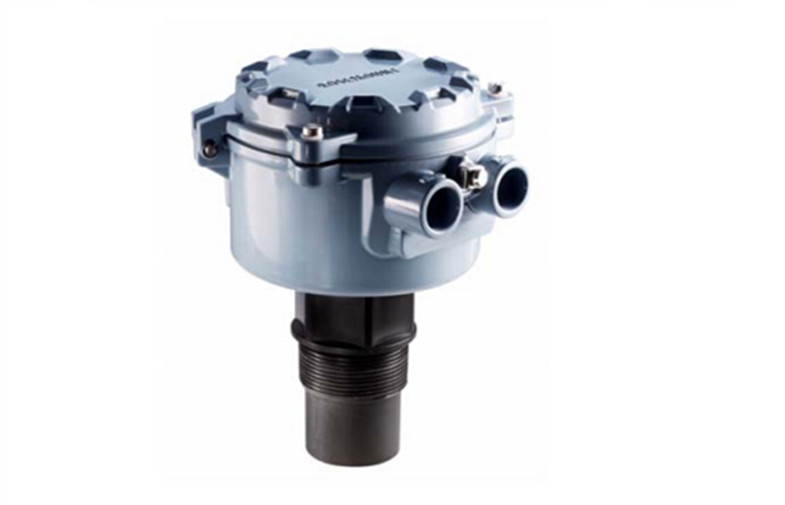

Rosemount 3100 seri Ultrasonic Level Transmitter 4-20mA dengan HART output

Rosemount 3100 Seri ultrasonik tingkat Transmitter sederhana untuk mengatur-up dan beroperasi dengan perawatan minimal

Cepat Detail:

· Ultrasonic pokok pengukuran

· 26 ft atau 36 ft rentang pengukuran tergantung pada model

· 4-20mA output atau 4-20mA dengan output HART tersedia

· Berbahaya model persetujuan lokasi yang tersedia

· Polyurethan tertutup die-cast aluminium perumahan

· Perlindungan Ingress: NEMA 4X, IP66

Keterangan:

The Rosemount 3100 tingkat ultrasonik Seri pemancar pemancar tingkat cair berbasis teknologi ultrasonik yang cocok untuk banyak aplikasi cair. The Rosemount 3100 tingkat ultrasonik Seri pemancar sederhana untuk set-up dan beroperasi. Setelah terinstal, pemeliharaan minimal. Non-menghubungi pengukuran tanpa bagian yang bergerak menghilangkan masalah biasanya dialami dengan menghubungi instrumentasi. The Rosemount 3100 Seri pemancar tingkat ultrasonik memiliki 2 relay sinyal integral, korosi PVDF tahan dibasahi bahan, sederhana menekan tombol pemrograman, kompensasi suhu otomatis, dan built-in layar LCD.

The entry-level Rosemount 3101 tingkat ultrasonik pemancar dirancang untuk tingkat atau jarak pengukuran sederhana pada rentang 1-26 ft dan output sinyal 4-20mA.

The Rosemount 3102 tingkat pemancar ultrasonik memiliki dua relay terpisahkan untuk tingkat atau jarak pengukuran pada rentang 1-36 ft. Ia juga memiliki volume dan perhitungan aliran saluran terbuka dan output 4-20mA / HART.

The Rosemount 3105 tingkat ultrasonik pemancar secara intrinsik aman untuk digunakan di daerah berbahaya. HART komunikasi digital juga disediakan. Dengan wetside PVDF, Rosemount 3105 tingkat ultrasonik pemancar dapat digunakan dalam aplikasi yang paling berbahaya dan korosif. Terlepas dari sensor suhu terpisahkan, sebuah sensor suhu eksternal opsional dapat digunakan dengan Rosemount 3102 dan 3105 tingkat pemancar ultrasonik, yang dapat digunakan untuk mengukur jarak dan tingkat atau menghitung volume atau aliran dalam saluran terbuka.

Rosemount 3101 Tingkat Transmitter
(8 m) Kisaran operasi • 26 ft.
• Dua-loop kawat bertenaga, 4-20mA keluaran

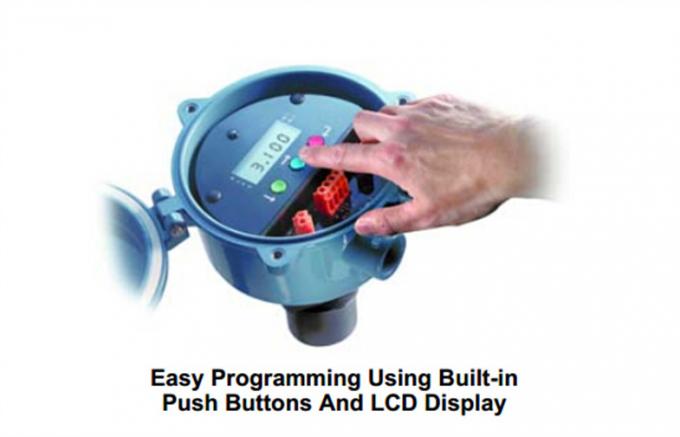

• Integral layar LCD dan mendorong sederhana pemrograman tombol
• PVDF transduser perumahan wetside
• NEMA 4X, IP66 aluminium perumahan

Rosemount 3102 Tingkat Transmitter
(11 m) Kisaran operasi • 36 ft.
• 4-20 mA HART output, dan dua relay sinyal integral (SPST)
• Integral layar LCD dan mendorong sederhana pemrograman tombol
• Mengukur Tingkat, jarak, Volume tangki, dan Open Saluran Arus

Rosemount 3105 Tingkat Transmitter
(11 m) Kisaran • 36 ft. Operasi, dan 4-20 mA HART keluaran
• Integral layar LCD dan mendorong sederhana pemrograman tombol
• Mengukur Tingkat, jarak, Volume tangki, dan Open Saluran Arus
• hakekatnya Aman, disetujui FM, CSA, ATEX, dan IECEx

Aplikasi:

The Rosemount 3100 Seri pemancar tingkat cair berdasarkan
teknologi ultrasonik yang cocok untuk banyak aplikasi cair.
Sinyal pulsa ultrasonik ditransmisikan dan tercermin dari
permukaan cairan. Pemancar 'mendengarkan' untuk sinyal tercermin
(Gema) dan mengukur waktu-delay antara transmisi dan
menerima.
Jarak ke permukaan cairan secara otomatis dihitung dengan menggunakan
yang dihitung waktu-delay.
Sebuah sensor suhu terpisahkan terus menerus mengukur udara
suhu sekitar pemancar. Kemudian menghitung kecepatan
terdengar di udara, secara otomatis kompensasi Jarak untuk
efek suhu. The 3102 dan 3105 memiliki Remote
Pilihan Sensor Suhu.
Pengukuran jarak dapat dikirim melalui 4-20 mA atau
Output HART ®.

Spesifikasi:

Keunggulan Kompetitif:

Fitur Perangkat Lunak Lanjutan
• Belajar rutin (false pendaftaran gema)
Pemancar dapat belajar untuk mengabaikan hingga empat gema palsu,
disebabkan oleh sinyal pulsa memantul penghalang, sampai
tingkat sebenarnya terlihat.
• Pemetaan tangki kosong
Ketika tangki kosong, pemancar dapat belajar untuk mengabaikan up
empat gema palsu, tanpa perlu interaksi pengguna.
• Hadir kedalaman
Referensi bawah dapat diatur secara otomatis dengan menggunakan
kedalaman pengguna memasuki dikenal.
• Set kosong
Ketika tangki kosong, referensi bawah dapat
otomatis me-reset dengan jarak diukur.
• Jarak mengimbangi
Jarak ke permukaan dapat disesuaikan oleh
nilai offset positif atau negatif-pengguna masuk.
• Tingkat mengimbangi
Tingkat dapat disesuaikan oleh pengguna memasuki positif atau
nilai offset negatif.
• Bawah blanking
Pemancar dapat diatur untuk mengabaikan area tangki
bawah untuk menghindari gema palsu dari penghalang.
