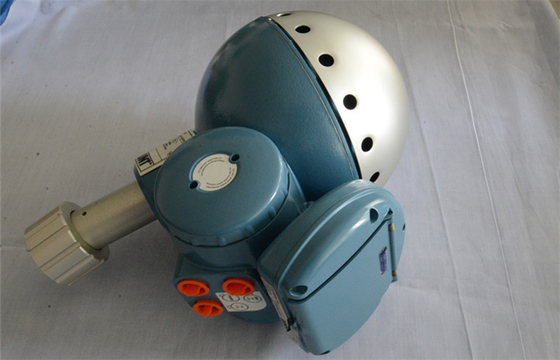

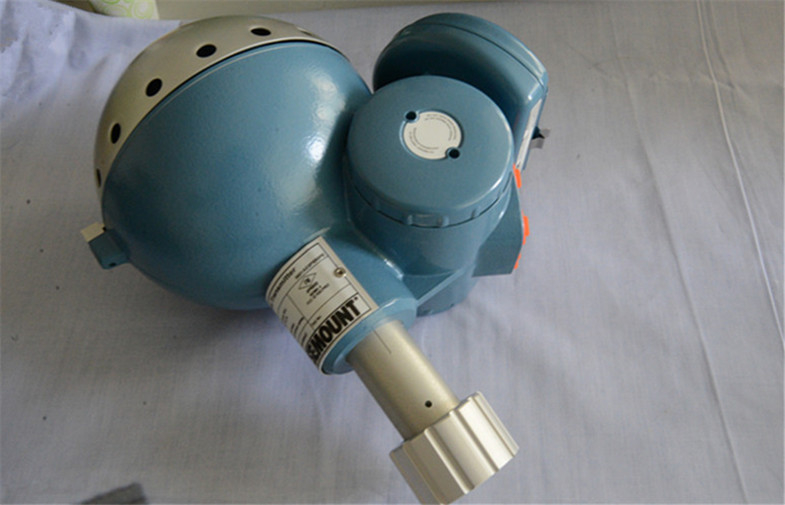

Rosemount 5600 Radar Tingkat Transmitter

Rosemount 5600 Radar tingkat Transmitter

Cepat Detail:

· 24-240V AC/DC power supply

· FMCW, 10 GHz gratis maka radar pengukuran kepala

· ±0.2 inci akurasi

· 4-20mA HART komunikasi output Yayasan Fieldbus

· Ex-Flameproof persetujuan: ATEX CSA Explosionproof, FM:Explosionproof, IECEx: Flameproof

· NEMA 4, IP66, IP67 ingress protection

· Dibentuk kandang aluminium cor dengan kompartemen ganda

Keterangan:

4-kawat Rosemount 5600 seri radar tingkat transmitter memiliki kinerja tinggi bebas-menghubungi mikroprosesor yang memungkinkan untuk pemrosesan sinyal lanjut dan fitur pelacakan echo cerdas. Bersama dengan kepekaan tinggi pemancar radar yang dapat mendeteksi dan mengevaluasi semua gema dalam tangki atau kapal. Rosemount 5600 seri radar tingkat transmitter mendukung dan membantu pengguna untuk konfigurasi yang sukses dalam proses aplikasi tingkat dari mudah untuk proses kompleks situasi.

Rosemount 5600 seri radar tingkat transmitter menggunakan state-of-the seni microwave teknologi untuk mendapatkan kehandalan tertinggi dan presisi. Mengukur tingkat cairan, bubur, dan padatan. Rosemount 5600 seri radar tingkat transmitter beroperasi di berbagai suhu, tekanan, campuran gas Uap, dan berbagai kondisi proses.

Rosemount 5600 seri radar tingkat transmitter terdiri dari kepala pemancar dan koneksi tangki termasuk antena. Kepala pemancar dan elektronik di dalam yang dipertukarkan tanpa membuka tangki. Antena tersedia dalam empat model. Antena batang cocok untuk tank dengan celah kecil. Flange tangki yang ada dapat digunakan sebagai koneksi tangki. Antena kerucut sangat cocok untuk propagasi gratis dan pipa instalasi yang dipasang. Kerucut ekstensi tersedia dan antena opsional kerucut dengan koneksi pembersihan / pembilasan tersedia. Proses segel antena hanya mengekspos bahan yang cocok untuk aplikasi higienis atau korosif. Hidangan segel proses terbuat dari PTFE. Antena parabola cocok untuk bahan padat, dapat menahan berat kontaminasi, dan dapat dilengkapi dengan penutup pelindung PTFE untuk mengurangi dampak lingkungan yang berdebu.

Antena kerucut dan batang, kecuali kerucut dengan pembilasan koneksi, dirancang dengan pelat pelindung. Piring dan antena (baja atau bahan opsional) bersama dengan tangki segel dan o-cincin (PTFE atau kuarsa) adalah bagian dibasahi yang terkena suasana tangki. Hal ini memungkinkan penggunaan flange yang ada, atau menjadi alternatif biaya rendah flange. Tersedia flensa longgar.

Rosemount 5600 seri radar tingkat transmitter memiliki kekuatan pasokan dengan berbagai masukan yang ultra luas dari 24 untuk 240V AC atau DC, 0-60 Hz. Kepala pemancar memiliki dua kotak junction terpisah. Salah satu adalah untuk output sinyal utama yang aman bebas-intrinsik dan daya pasokan kabel. Yang lain biasanya digunakan untuk intrinsik Brankas (IS) HART / analog output atau opsional untuk bebas-IS output analog sekunder. Utama output dapat HART atau Yayasan fieldbus, IS atau non-IS. HART dan output analog sekunder dapat aktif atau pasif tergantung pada opsi yang diperlukan.

Aplikasi:

Rosemount 5600 seri radar tingkat transmitter menggunakan state-of-the seni microwave teknologi untuk mendapatkan kehandalan tertinggi dan presisi. Mengukur tingkat cairan, bubur, dan padatan. Rosemount 5600 seri radar tingkat transmitter beroperasi di berbagai suhu, tekanan, campuran gas Uap, dan berbagai kondisi proses.

Spesifikasi:

Keunggulan kompetitif:

• Terbaik performa dan uptime yang disediakan oleh
sensitivitas yang unggul
Pemrosesan sinyal unik • memungkinkan untuk
menantang kondisi proses
• Tingkat sangat handal dan akurat
pemancar karena pengulangan yang tinggi
• Koneksi yang mudah dengan daya yang dapat disesuaikan
pasokan, 24-240 Vac/dc, 0-60 Hz
• Mudah konfigurasi dan setup dengan cerdas
dukungan perangkat lunak
• Fleksibilitas tinggi aplikasi dengan luas
pilihan antena dan bahan
Biaya pemeliharaan • diminimalkan dengan tidak ada kontak

dan tidak ada bagian yang bergerak; kalibrasi ulang tidak
diperlukan

• Dipertukarkan pemancar kepala dan
antena
